圧着端子・圧着システム

圧着端子・圧着システム（リボンクリンパー）

概要

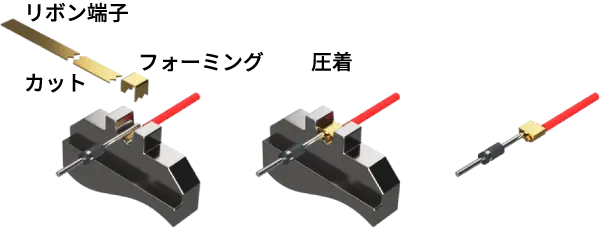

帯状の端子から切断、フォーミング、圧着を約0.2秒で行う結線装置です。

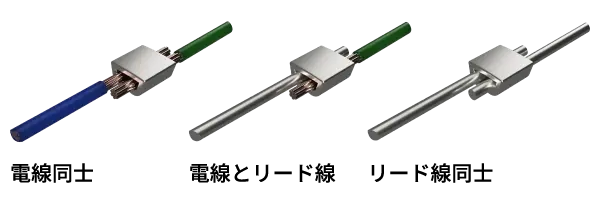

電線や電子部品のリード線との結線に安価で信頼性の高い接続方式です。
特徴

●高い信頼性

端子と圧着されるリード線との接触面積が増えるよう圧着端子(リボン端子)には波形状のセレーションが施されており、圧着後の電気的特性、および機械的特性（引抜き強度)の向上が得られます。

●品質の安定性

機械的に結線するため、熟練度による品質のバラツキが大きい手作業の半田付け作業に比べ、熟練度を必要としないなど作業者による品質のバラツキが極めて少なく、安定した接続が得られます。

●圧着できる対象部品の多様性

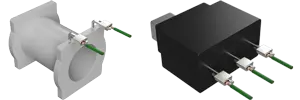

リボンクリンパーは、プリフォーム端子のように圧着物が端子キャリアや連鎖状の隣接端子と干渉することが無いため、いろいろな圧着が可能です。クリンパー(下型)に圧着物をセットするだけなので、スイッチあるいはコイルボビンとリード線など巾広い部品の結線ができます。

●形状の多様性

切断、フォーミング、圧着工程は圧着機に取付けるアプリケータで行うため、カスタムサイズ、カスタム形状に容易に対応できます。カスタム仕様に対応するには、高価なプレス金型が必要となるプリフォーム端子(プレス加工)に比べ、比較にならない低コストのアプリケータのカスタム製作で対応できます。

圧着端子(リボン端子)の種類と圧着サイズ

リボン端子とアプリケータサイズは豊富に取り揃えてあり、様々な用途に対応できます。

厚 0.2 0.3 0.4 0.5
巾(呼称)
1   ○
2 ○ ○ ○
3   ○ ○
4   ○ ○ ○
6   ○ ○ ○

注)上記寸法の適用は黄銅材です。

型番 材質
B 黄銅 C2700W-1/4H
S ステンレス SUS304

型番 表面処理
S スズメッキ

型番 断面積　mm2 単線（2本）　mm
100 0.02〜0.08 0.10(2本)〜0.22(2本)
125 0.06〜0.26 0.20(2本)〜0.41(2本)
150 0.20〜0.40 0.36(2本)〜0.50(2本)
175 0.25〜0.48 0.40(2本)〜0.55(2本)
225 0.46〜1.00 0.54(2本)〜0.80(2本)
255 0.90〜1.60 0.75(2本)〜1.00(2本)
295 1.40〜2.30 0.95(2本)〜1.20(2本)
360 2.10〜3.10 1.15(2本)〜1.40(2本)

上記数字は使用する端子の厚さなどで変化しますので参考値としてください。
サンプル製作とテストを行った後、アプリケーターサイズの最終決定をします。

機械仕様
型番 …… RIM-201
外形寸法 …… 巾／370
…… 奥行／370(420)
…… 高さ／385(470)
※上記寸法はワークライトを含みません。
※()内は、端子リール取付時の寸法です。
重量 …… 37kg
加圧能力 …… 約1.0ton
スイッチ …… フットスイッチ
ストローク数 …… 300spm(50Hz)
…… 360spm(60Hz)
カウンター …… リセッタブル　6桁
電源 …… AC100V 50/60Hz
圧着特性とクリンプハイト

クリンプハイトと電気的特性(接触抵抗)および機械的特性(引抜強度)の相関は下の図に示すとおりで、良好なる機械的特性領域は、電気的特性も良好です。またその圧着作業の管理は、通常クリンプハイトの管理で行われます。
Fwが素線強度で、Frが必要引抜強度とすれば、作業領域のクリンプハイトは、Hc1からHc2の間となります。
