アイクレックスについて

主に基板接続の問題を解決に導く提案型製品をカスタム生産にて提供する会社です。
「こんな部品ができないのか?」「こんな部品があれば助かるのに」といった問題を解決する部品を長年培った弊社のカスタム標準製品群をベースに開発、生産を行っています。
「既成の標準品では、仕様が満たされない」、「そもそも標準品が無い」といったケースに多くの採用実績があります。

ソリューション製品提供のイメージ
  • 接続用端子の設計製造販売接続用端子のイメージ
  • 接続用端子挿入システムの設計製造販売接続用端子挿入システムのイメージ
  • 圧着端子/圧着機の設計製造販売圧着端子/圧着機のイメージ
  • 電気接続用部品の設計製造販売電気接続用部品のイメージ
  • 電気接続用部品自動機の設計製造販売電気接続用部品自動機のイメージ

営業所は、ございません。本社(埼玉県狭山市)にて対応致します。
所在地 : 〒350-1331 埼玉県狭山市新狭山1-11-19

ほとんどの製品を本社(埼玉県狭山市)で生産しております。
所在地 : 〒350-1331 埼玉県狭山市新狭山1-11-19

営業時間は、基本土日祝祭日を除き9時から17時30分までになります。
ただし、年末年始やゴルデンウィークは、休業となっております。
お電話での問い合わせは、04-2900-1911まで、
ホームページのフォームメールからは、いつでも送信できます。

製品全体について

基本的に、カスタム製品の受注生産のため、標準品、在庫品は、ございません。ただし、一部の製品を標準品として在庫しパック販売を行っております。
既製品販売サイトへ

すべての製品がRoHS対応品です。

アイクレックスでは、ソリューション製品を生み出すベースとして、多種のカスタム標準製品を用意しております。


主に基板同士の接続に使用する部品

主に基板同士の接続や成形品に使用する端子

基板に実装して使用されるSMT部品

主に電線同士を結線する中間ジョイントシステム

申し訳ございません。一品一様のカスタム製品のため、価格表はございません。

セミカスタムピンヘッダーとフィーメイルヘッダーは、試作を除いて、3,000個が最低ロットになります。
他の製品に関しては、特に決めておりませんので、ご相談ください。

フルカスタムピンヘッダーについて

基板接続の問題を解決に導く提案型製品です。
「端子の太さ、長さ、形状やピッチ」、「仕様上、既製の標準ピンヘッダーでは使いにくい」、「そもそも既製品では見当たらない」といった問題を解決するピンヘッダーです。

フルカスタムピンヘッダーのイメージ

特長1 : ベース部に基材を使用していることで


  • 高価なモールド成形金型費が不要
  • 変則的な端子間ピッチにも対応
  • ベース部の形状に自在性
  • 熱に強い
  • ベース部に基材を使用しているメリットのイメージ1
    変則的な端子間ピッチ
  • ベース部に基材を使用しているメリットのイメージ2
    自在なベース形状

特長2 : 端子メーカー提供のピンヘッダーなので


  • 端子の太さ、長さ、形状に対応
  • 異なる端子の組み合わせが可能
  • 端子メーカー提供のピンヘッダーのメリットのイメージ1
  • 端子メーカー提供のピンヘッダーのメリットのイメージ2
  • 端子メーカー提供のピンヘッダーのメリットのイメージ3
    フランジ
  • 端子メーカー提供のピンヘッダーのメリットのイメージ4
    ライト
    アングル
  • 端子メーカー提供のピンヘッダーのメリットのイメージ5
    ウエーブ
  • 端子メーカー提供のピンヘッダーのメリットのイメージ6
    異なる端子

樹脂成形品でも検討致します。

セミカスタムピンヘッダーについて

基本仕様を元に、端子の長さなどの寸法を指定していただいてから生産するカスタムなピンヘッダーです。
0.8㎜、1.0㎜、1.27㎜、2.0㎜、2.54㎜の端子間ピッチごとに、基本仕様を豊富に用意しています。
基本仕様の表

寸法指定例のイメージ

可能です。

端子を抜いたイメージ

可能です。
ただし、端子の極数や製品の高さによって不可の場合がございます。
お問い合わせ下さい。

フィーメイルヘッダーについて

ピンヘッダーの相手側のメスのヘッダーです。ピンソケットとも呼ばれています。
当社のセミカスタムピンヘッダーと組合せて使用することができます。

フィーメイルヘッダーのイメージ

可能です。
ただし、端子の極数や製品の高さによって不可の場合がございます。
お問い合わせ下さい。

プリフォーム連続端子挿入システムについて

基板やモールド成形品に端子を直接挿入するシステムで、連続端子と連続端子挿入機からなるシステムです。
連続端子を一本ずつ切り離してプリント基板やボビンなど成形品に直接端子を挿入します。
プリフォーム連続ピン端子挿入システムとプリフォーム連続タブ端子挿入システムを用意しています。
主にプリント基板同士をつなぐ電気的接続用の機構部品として、ボビンの巻線カラゲ用端子として、このシステムは、使用されています。

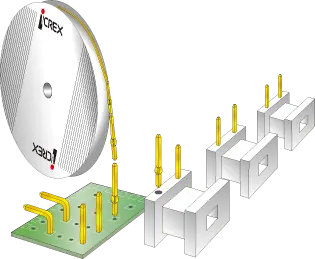

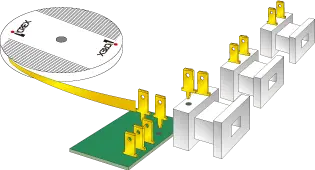

プリフォーム連続端子挿入システムのイメージ

  • 基板モジュールの外部接続用電気的機構部品

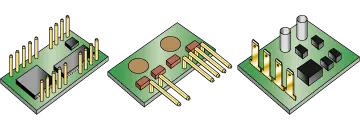

    基板モジュールの外部接続用電気的機構部品のイメージ
  • コネクター接続用の端子
    コネクター接続用の端子のイメージ
  • 基板同士を接続する電気的機構部品

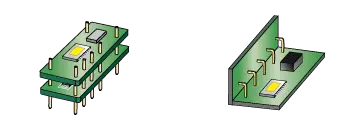

    基板同士を接続する電気的機構部品のイメージ
  • 巻線用ボビンのカラゲ端子

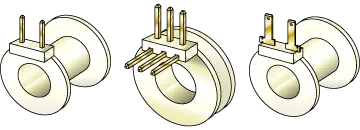

    巻線用ボビンのカラゲ端子のイメージ

などに使用されています。

  • 個片基板にすることなく集合基板状態で端子の挿入が可能集合基板状態での端子挿入イメージ
  • インシュレーターが不要なダイレクト挿入なので省スペースインシュレーター有無のイメージ
  • 端子挿入時にプリント基板や成形品の下穴をピン先端で削ることがないワークに優しい端子形状端子先端形状のイメージ
  • ハンダ付けがリフローラインで完了できる工法が可能(条件有)端子のリフローハンダ付けのイメージ
  • 端子挿入冶具と違い端子を挿入するピッチや位置は、挿入機のプログラムで対応コントローラーのイメージ

プリフォーム連続ピン端子挿入システムとは、縦に連鎖状につながっているピン端子を端子挿入機で1本ずつ切り離して、プリント基板やボビンに直接挿入するシステムです。

プリフォーム連続ピン端子挿入システムのイメージ

1本ずつ縦つながったピン端子でリールに巻かれています。
基本仕様の範囲内であれば、イニシャル費なしで、端子の長さ、太さの指定ができます。
また、用途に応じて、フランジなどの加工を施すオプションも用意しています。
端子の先端は、ピラミッド形状になっており、端子挿入時に下穴を削ることがありません。
圧入部にスター加工を施すことで、固着力を上げることができます。

プリフォーム連続ピン端子基本仕様のイメージ

プリフォーム連続タブ端子挿入システムとは、プレス加工で製作された連鎖状につながっているタブ端子を端子挿入機で1本ずつ切り離して、プリント基板やボビンに直接挿入するシステムです。

プリフォーム連続タブ端子基本仕様のイメージ

金属板を撃ち抜くプレス金型を製作してつくるカスタムのタブ端子です。
標準品、既製品は、ございません。

プリフォーム連続タブ端子のイメージ

アイクレックス製の連続端子をワークに挿入する機械です。
プリフォーム連続ピン端子用としては、標準機として卓上タイプと据置タイプを用意しています。ワーク搬出入装置付きのカスタムも対応致します。
プリフォーム連続タブ端子用は、カスタム対応となります。

卓上型ストレート、プリフォーム連続端子挿入機のイメージ

卓上型ライトアングル、プリフォーム連続端子挿入機のイメージ

据置型プリフォーム連続端子挿入機のイメージ

ワーク自動搬出入装置付プリフォーム連続端子挿入機のイメージ

申し訳ございませんが、挿入機だけの販売は行っておりません。
アイクレックス製の端子のご使用が条件となります。

カスタムSMT部品について

リードタイプの部品や基板モジュールをスルーホール基板や片面基板に裏側から取り付けることができるカスタム部品です。

SMTボトムエントリー端子のイメージ

基板モジュールの接続用機構部品として、放熱用の部品等に使用可能なカスタム端子です。

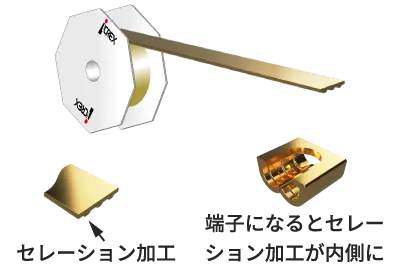

ブロック端子のイメージ

基板パッドの強化用や部分金メッキの代用などに使用できる全周バリ無のプレート型のカスタム端子です。

プレート端子のイメージ

PCBパターンの迂回用として使用可能なカスタム製作のSMT用ジャンパー端子です。

SMTジャンパーのイメージ

SMTではない部品をリード端子とベース材を使用してSMT用に変換するカスタム製作のアダプターです。

SMTアダプターのイメージ

圧着システムについて

電線同士、電線とリード線、リード線同士を結線する中間ジョイントに有効な圧着システムです。
圧着端子になるリボン端子、リボン端子を圧着端子に変化させるアプリケーター、アプリケーターを動かす圧着機リボンクリンパーで構成されている信頼性の高い結線方式です。

圧着システムのイメージ

アイクレックスの圧着システムは、家電、自動車、通信機など様々な分野で多岐にわたり使用されています。

  • サーミスター、温度ヒューズ、感温リードスイッチ、熱電対などの温度センサー
  • LEDを使用した表示器やイルミネーション
  • 抵抗器、ダイオード、コンデンサーなど電子部品との接続

サーミスター圧着のイメージ

LED圧着のイメージ

ダイオード圧着のイメージ

抵抗圧着のイメージ

  • 手半田作業と比較して機械的に結線を行うため品質が安定します。
  • 成形端子の圧着と比べて、圧着できるワークの範囲が広がります。
  • スクラップレスです。

リボン端子とは、圧着機リボンクリンパーに取り付けるリールに巻かれた帯状の端子です。
最終的に圧着端子に変化します。
リボン端子には、波形状のセレーションが施されており、圧着するワークとの接触面積が増えるよう工夫がされています。このセレーションにより、接触抵抗等の電気的特性、引張強度等の機械的特性を向上させます。

リボン端子のイメージ

アプリケーターとは、リボン端子をカット、フォーミングし圧着端子にする圧着機リボンクリンパーに取り付けるツールです。
アプリケーターによって、圧着端子の大きさが変わり、圧着するワークの大きさによってアプリケーターの種類が決まります。

アプリケーターのイメージ

アプリケーターを動かし、リボン端子を圧着端子にしながらワークの結線を約0.2秒で行う機械です。

圧着機リボンクリンパーのイメージ

可能です。ご相談下さい。

端子付プリント基板について

端子の後付け工数を削減できる製品です。
あらかじめ端子を付けたプリント基板を製作致します。
端子製作から端子挿入まで、システムとして取り扱っているからこそ可能な製品です。

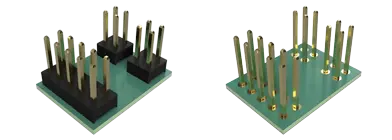

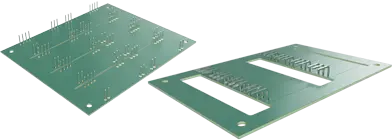

端子付きプリント基板のイメージ

可能です。

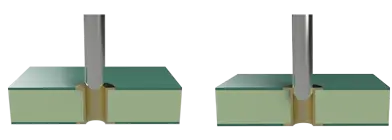

端子挿入システムで培ったノウハウで、端子自身に張り出しを設け、基板スルーホールに勘合させることで、基板から落下するのを防いでいます。

端子圧入のイメージ

端子の挿入状態により、ハンダ付方法が異なります。詳しくは、ご相談下さい。

基板フレキシブル接続部品について

導体部にマグネットワイヤーを用いることで実現した基板同士をフレキシブルに接続できる部品です。
基板同士の接続形態の自由度が向上します。

基板フレキシブル接続部品のイメージ

基板フレキシブル接続部品をハンダ付けした後で、基板を様々な配置に設置可能です。
薄型です。
長さ、極数、ピッチなどカスタム仕様に対応いたします。

全方向に曲げることが容易なFiP-01があります。また、FiP-01に当てはまらない仕様もご相談下さい。

FiP-01の仕様

ピン端子、リードピンについて

カスタム製作のバラの端子です。
基板やコネクター用の端子として使用されています。
用途や目的に応じカスタム製作いたします。

ピン端子、リードピンのイメージ

ヘッダー加工、つぶし加工、90度曲げにU字曲げやクランク、フランジ加工などが可能です。

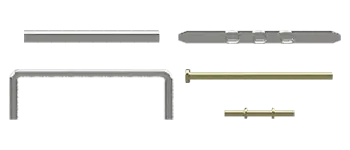

ピンの加工イメージ

ミニジャンパーについて

1.27㎜、2㎜、2.54㎜ピッチのオープン、クローズタイプがございます。

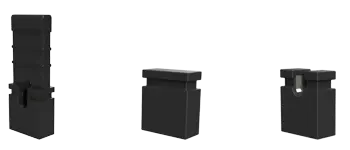

ミニジャンパーのイメージ

アッセンブリーサービスについて

端子が挿入された製品がほしい
端子を挿入したいが、設備導入がむずかしい
などといったご要望を端子製造技術と端子挿入技術を用いたアイクレックスのアッセンブリーサービスでお応えします。

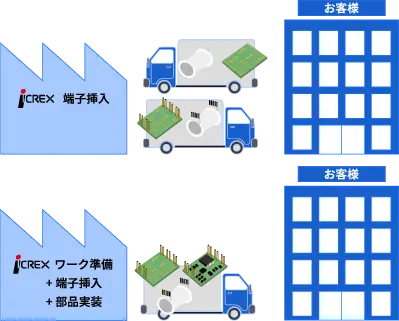

アッセンブリーサービスの概要のイメージ

ワークに端子挿入、

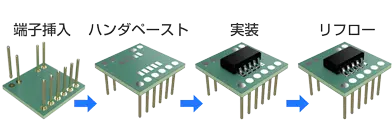

端子挿入からハンダ付け、
端子挿入から部品実装まで可能です。
ご相談下さい。

アッセンブリーサービス範囲のイメージ

ワークからの用意も可能です。
ご相談下さい。

アッセンブリーサービス形態のイメージ

チューブキャップについて

成形品ではできない薄さ0.1mmが可能なチューブ、キャップです。部品の保護や部品を狭所に通す治具などに使用されています。

チューブキャップの使用イメージ

フレア、砲弾、シールなどの端末加工が可能です。

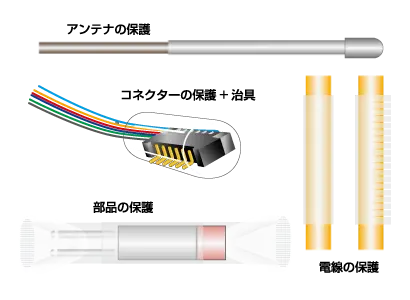

チューブキャップのイメージ
