ピン端子・リードピン・プリント基板端子

部品のリードピン、プリント基板の接続用端子等にご使用できるバラ状態の端子の紹介です。

ピン端子、リードピンの概要

用途や目的に応じたバラ状態のピン端子やリードピンをカスタム製作いたします。
ツバ(フランジ)付の端子やツブシ加工をほどこした端子、90度に曲げた端子など、お客様のご要望に応じた端子をカスタム製作いたします。
基板用、成形品用のピン端子、リードピンとして、ご使用できます。

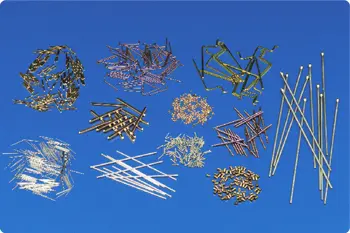

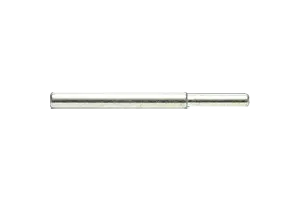

ピン端子、リードピン概要の写真

ピン端子、リードピンの特徴

  • ツバ付(フランジ付)き加工、ツブシ加工をほどこした端子や90度に曲げた端子など様々な形状が可能です。
  • 形状、寸法、線形状(角、丸、長方形等)、表面処理、材質等カスタム対応致します。
  • プリント基板端子やモールド成形品用端子等にご使用可能です。
  • プレス加工によるバラのタブ端子(プレス打ち抜き端子)の製作も可能です。

ピン端子、リードピンの加工例

  • 3段曲げ加工3段曲げ加工のイメージ3段曲げ加工の写真
  • クランク曲げ + ヘッダー加工クランク曲げ + ヘッダー加工のイメージクランク曲げ + ヘッダー加工の写真
  • ダブルクランク曲げ加工ダブルクランク曲げ加工のイメージダブルクランク曲げ加工の写真

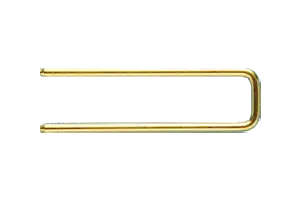

  • U字曲げ加工U字曲げ加工のイメージU字曲げ加工の写真
  • フック曲げ加工フック曲げ加工のイメージフック曲げ加工の写真

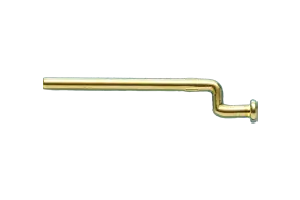

  • クランク曲げ加工クランク曲げ加工のイメージクランク曲げ加工の写真

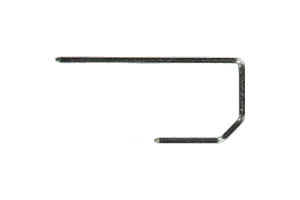

  • 曲げ + つぶし加工曲げ + つぶし加工のイメージ曲げ + つぶし加工の写真
  • クランク曲げ + つぶし加工クランク曲げ + つぶし加工のイメージクランク曲げ + つぶし加工の写真
  • ヘッダー + 溝加工ヘッダー + 溝加工のイメージヘッダー + 溝加工の写真

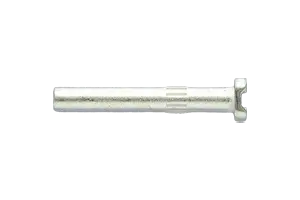

  • フランジ + ローレット加工フランジ + ローレット加工のイメージフランジ + ローレット加工の写真
  • ダブルフランジ加工ダブルフランジ加工のイメージダブルフランジ加工の写真
  • 角丸 + ディンプルスター加工角丸 + ディンプルスター加工のイメージ角丸 + ディンプルスター加工の写真

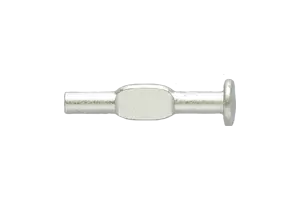

  • ヘッダー + 特殊2面つぶし加工ヘッダー + 特殊2面つぶし加工のイメージヘッダー + 特殊2面つぶし加工の写真
  • 2段径加工2段径加工のイメージ2段径加工の写真
  • フランジ + ディンプルスター加工フランジ + ディンプルスター加工のイメージフランジ + ディンプルスター加工の写真

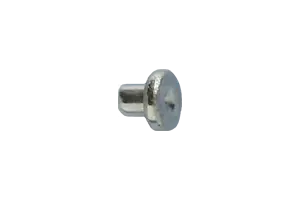

  • リベットリベットのイメージリベットの写真
  • ダブルフック加工ダブルフック加工のイメージダブルフック加工の写真
  • ブロック(中空)ブロック(中空)のイメージブロック(中空)の写真

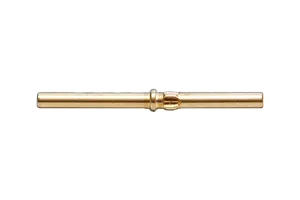

  • ファインカット加工ファインカット加工のイメージファインカット加工の写真
  • ブロック(ソリッド)ブロック(ソリッド)のイメージブロック(ソリッド)の写真
  • 弾丸 + フランジ加工弾丸 + フランジ加工のイメージ弾丸 + フランジ加工の写真
  • 弾丸 + テーパー加工弾丸 + テーパー加工のイメージ弾丸 + テーパー加工の写真
  • フランジ + 先端穴加工フランジ + 先端穴加工のイメージフランジ + 先端穴加工の写真
  • 先端特殊穴 + フランジ + ほぞ加工先端特殊穴 + フランジ + ほぞ加工のイメージ先端特殊穴 + フランジ + ほぞ加工の写真

ピン端子、リードピンの使用例

  • ダブルフランジ加工端子の使用イメージダブルフランジ加工端子を使用した基板対基板
  • ファインカット加工端子の使用イメージファインカット加工端子を使用したボンディング用
  • フランジ + ディンプルスター加工端子を使用イメージフランジ + ディンプルスター加工端子を使用した基板端子
  • フック曲げ加工端子を使用イメージフック曲げ加工端子を使用したSDカードコネクターのロックピン
  • 曲げ+つぶし加工端子を使用イメージ曲げ+つぶし加工端子を使用したリードピン
