プレスフィット連続ピン端子 (ニードルアイ型)の概要
プレスフィット連続ピン端子 (ニードルアイ型)の特長
- 基板スルーホール部へのダメージ緩和
- 連続ピン端子挿入機を使用すれば、基板やボビンに端子の自動挿入が可能
![プレスフィット連続ピン端子外観のイメージ](image/press-fit01.png)

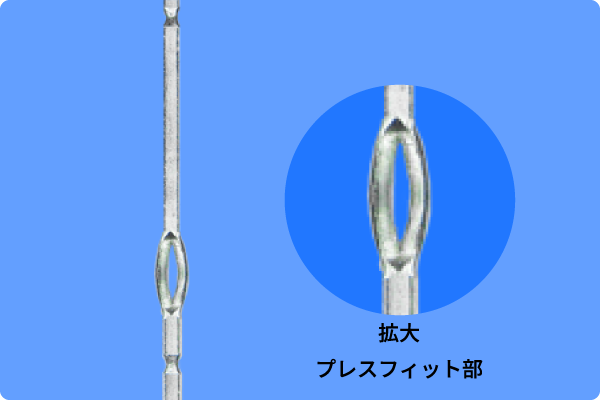

プレスフィット連続ピン端子外観
![スルーホール基板挿入後断面のイメージ](image/press-fit02.png)

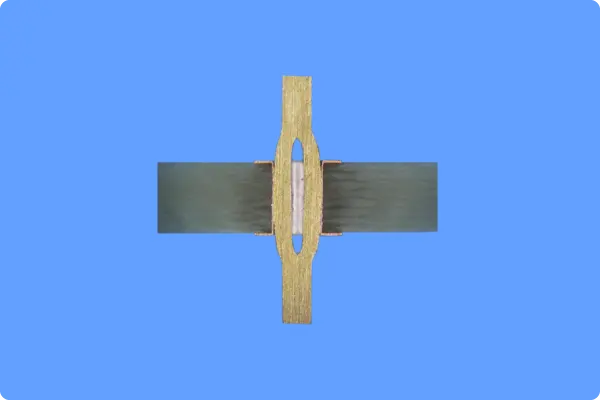

スルーホール基板挿入後断面
![プレスフィット連続ピン端子挿入部断面のイメージ](image/press-fit03.png)

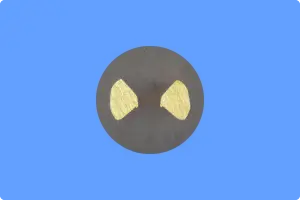

プレスフィット連続ピン端子挿入部断面
![スルーホール基板挿入部断面のイメージ](image/press-fit04.png)

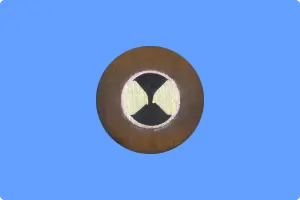

スルーホール基板挿入部断面
プレスフィット連続ピン端子 (ニードルアイ型)の参考データー

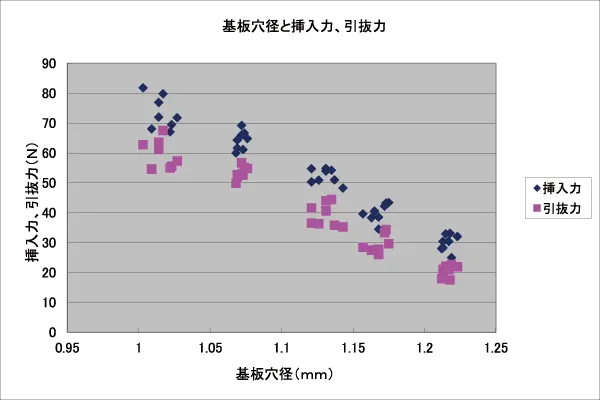

![基板穴径と挿入力、引抜力のデーター](image/press-fit05.png)

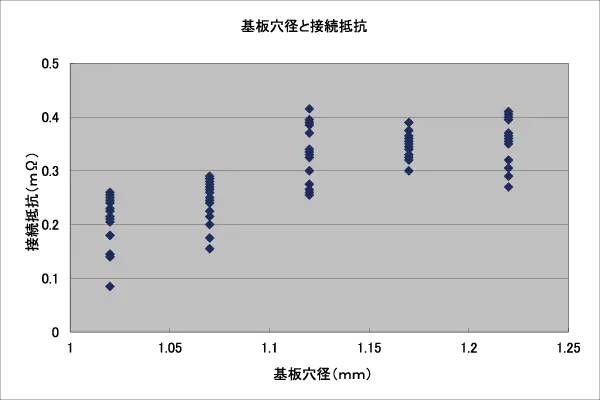

![基板穴径と接触抵抗のデーター](image/press-fit06.png)
- 端子 : ☐0.64㎜ スズメッキ
- 基板材料 : FR-4
- 基板板厚 : 1.6㎜
参考推奨穴径 : φ1.15±0.05㎜
