連続端子挿入機 PISシリーズ

経済性を追求した小量生産向け卓上タイプの挿入機

プリフォーム連続ピン端子挿入機 PISシリーズ

経済性を追求した、少量生産向けの卓上型の連続ピン端子用挿入機です。
挿入ヘッドは、エアーで駆動させる卓上型の機械です。
ストレートピン端子の挿入を行うタイプとライトアングルピン端子の挿入を行うタイプがございます。
また、ワークの位置決めには、固定治具タイプ、Xもしくは、Yの1軸テーブルを利用したタイプ、XYの2軸テーブルを利用したタイプがございます。

PISシリーズ ストレートピン端子挿入機の主な仕様

2軸 型式 : PIS-12-2015

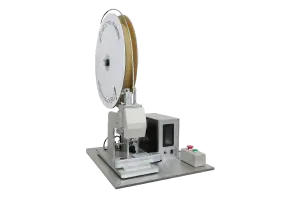

PIS-12-2015の写真
架台、カバー : オプション
  • 能力 : 1.0秒/ピン(挿入ピッチ 2.54㎜ピッチ)
  • ヘッド駆動 : 空圧
  • テーブル駆動 : ACサーボモーター
  • テーブルストローク : 200㎜ × 150㎜
  • データ入力 : 操作盤タッチパネル、パソコン
  • インターフェイス : SDカード(パソコン)
  • 電源 : AC100V
  • 空圧 : 0.5Mpa
  • 制御盤、操作盤別置き 卓上タイプ
  • 寸法 (単位 ㎜)
    • 本体 : 480W × 810D × 1020H 端子リール含む
    • 制御盤 : 200W × 400D × 400H
    • 操作盤 : 270W × 235D × 80H

1軸 型式 : PIS-12-1000 PIS-12-0010

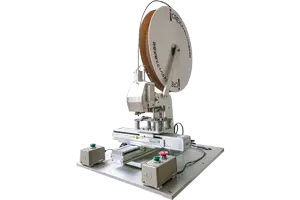

PIS-12-1000の写真
平板台 : オプション
  • 能力 : 1.0秒/ピン(挿入ピッチ 2.54㎜ピッチ)
  • ヘッド駆動 : 空圧
  • テーブル駆動 : ACサーボモーター
  • テーブルストローク : X=100㎜ もしくは、 Y=100㎜
  • データ入力 : 操作盤タッチパネル、パソコン
  • インターフェイス : USB接続(パソコン)
  • 電源 : AC100V
  • 空圧 : 0.5Mpa
  • 制御盤兼操作盤別置き 卓上タイプ
  • 寸法 (単位 ㎜)
    • 本体 PIS-12-1000 : 335W × 750D × 950H 端子リール含む
    • 本体 PIS-12-0010 : 320W × 785D × 950H 端子リール含む
    • 制御盤兼操作盤 : 150W × 330D × 260H

ストレートピン端子挿入機 PIS-12-2015動画

ストレートピン端子挿入仕様

ストレートピン端子挿入仕様のイメージ
  • ピン全長 最大 : Lmax=25㎜
  • ワーク上 最小 : Amin=2.0㎜    A > L/3
  • ワーク下 : B ≥ 0
    (注)最小寸法はワーク厚さ、材質、ピン太さに影響します。
  • ピン太さ : 丸 φd=0.45㎜~1.0㎜ 角 ☐S=0.4㎜~1.0㎜
単位㎜
φd, ☐S 最小ピッチ
0.5以下 1.27
0.5超 0.64以下 2.0
0.64超 0.8以下 2.5
0.8超 1.0以下 3.0

PISシリーズ ライトアングルピン端子挿入機の主な仕様

2軸 型式 : PIS-62-2015

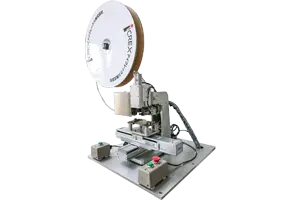

PIS-62-2015の写真
架台、カバー : オプション
  • 能力 : 1.0秒/ピン(挿入ピッチ 2.54㎜ピッチ)
  • ヘッド駆動 : 空圧
  • テーブル駆動 : ACサーボモーター
  • テーブルストローク : 200㎜ × 150㎜
  • データ入力 : 操作盤タッチパネル、パソコン
  • インターフェイス : SDカード(パソコン)
  • 電源 : AC100V
  • 空圧 : 0.5Mpa
  • 制御盤、操作盤別置き 卓上タイプ
  • 寸法 (単位 ㎜)
    • 本体 : 895W × 545D × 1090H 端子リール含む
    • 制御盤 : 200W × 400D × 400H
    • 操作盤 : 270W × 235D × 80H

ライトアングルピン端子挿入機 PIS-62-2015動画

ライトアングルピン端子挿入仕様

ライトアングルピン端子挿入仕様のイメージ
水平部 最小 Lh ≥ φd × 4 Lh ≥ ☐S × 4
ワーク上 最小 C ≥ φd × 3 C ≥ ☐S × 3
ピン太さ φd=0.4~0.8 ☐S=0.4~0.8
単位㎜
φd, ☐S 最小ピッチ
0.4以下 1.27
0.4超 0.5以下 1.5
0.5超 0.6以下 2.0
0.6超 0.7以下 2.3
0.7超 0.8以下 2.6
